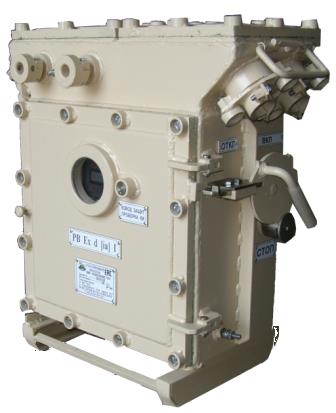

Пускатели предназначены для дистанционного управления включением и отключением трехфазных асинхронных электродвигателей с короткозамкнутым ротором, эксплуатируемых в трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью трансформатора в угольных шахтах, опасных по газу (метану) и угольной пыли, а также для защиты от тока перегрузки и короткого замыкания в отходящих силовых цепях.
Пускатели изготавливаются в реверсивном и нереверсивном исполнениях на напряжения 380/660, 660/1140 В, на базе блоков защиты БКЗ‑3МК, дистанционного управления БДУ4‑2 и индикации БИН.2МК.
Пускатели относятся к взрывозащищенному электрооборудованию группы І по ГОСТ30852.0‑2002 и имеют маркировку взрывозащиты «PB EхdiaI» по ГОСТ 30852.0‑2002.
В соответствии с маркировкой взрывозащиты «PB EхdiaI» пускатели могут эксплуатироваться в подземных выработках угольных шахт, рудников и в их надземных строениях опасных по рудничному газу (метану) и (или) угольной пыли в соответствии с действующими ПБ 05‑618‑03 «Правила безопасности в угольных шахтах».

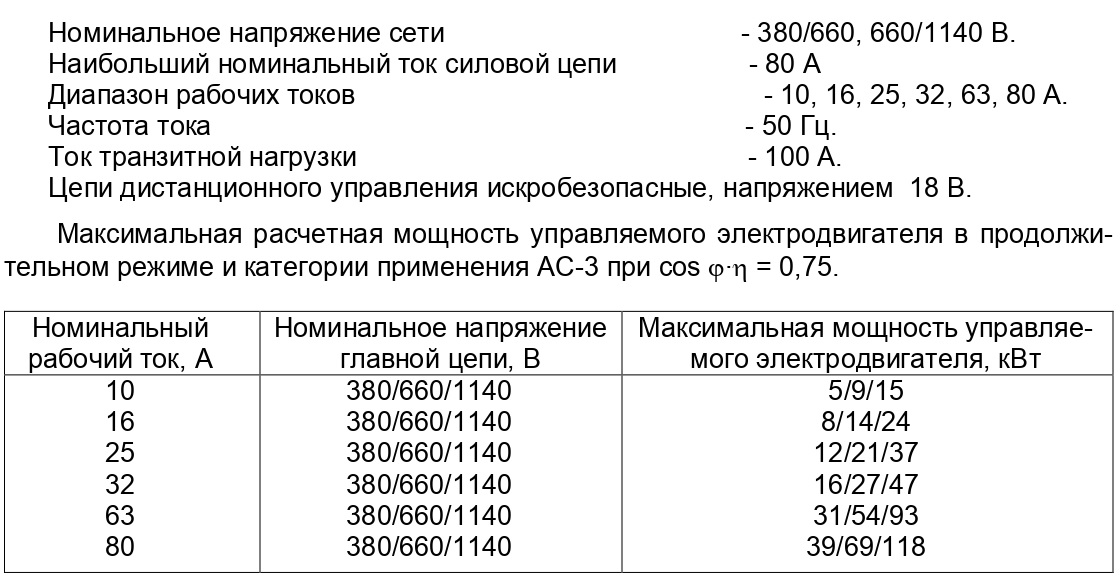

Технические характеристики
Условия эксплуатации
Пускатель предназначен для работы в следующих условиях
- номинальное значение климатических факторов – по ГОСТ 15150-69 и ГОСТ 15543.1-89. При этом:
- температура окружающей среды от -10±2 до +35±2 °С;
- верхнее значение относительной влажности окружающего воздуха до 98±2 % (с конденсацией влаги) при температуре 35 °С;
- высота над уровнем моря 1000 м;
- окружающая среда взрывоопасная по газу (метану) и угольной пыли, запыленность до 1200 мг/м3;
- отсутствие резких толчков (ударов и сильной тряски);
- рабочее положение в пространстве – горизонтальное, допускается отклонение от рабочего положения не более чем на 15° в любую сторону;
Электрическая схема пускателя обеспечивает
- дистанционное управление при помощи кнопочного поста управления или контактов аппаратуры автоматизации, установленных отдельно от пускателя;
- подключение температурной защиты, встроенной в электродвигатели, управляемой как позисторными датчиками с релейным выходом, так и реле с биметаллическими контактами;
- защиту от тока короткого замыкания отходящих от пускателя силовых цепей;
- токовую защиту от перегрузки;
- электрическое блокирование, препятствующее включению пускателя при сопротивлении изоляции в отходящих силовых цепях ниже 30 кОм при напряжении сети до 660 В и ниже 100 кОм при напряжении сети до 1140 В;
- нулевую защиту;
- защиту при обрыве или при увеличении сопротивления заземляющей цепи между пускателем и управляемым электроприемником свыше 50 Ом;
- защиту от потери управляемости при замыкании проводов цепи дистанционного управления между собой или с заземляющим проводом;
- защиту от самовключения пускателя при кратковременном (не более 1с) повышении напряжения питающей цепи до 1,5 Uном, при этом пускатель должен оставаться в работоспособном состоянии;
- срабатывание общесетевой защиты от утечек на землю в случае «сваривания» силовых контактов вакуумных контакторов в любом из трех полюсов в отключенном положении пускателя (при наличии подключенной нагрузки);
- искробезопасность цепей дистанционного управления напряжением 18 В;
- проверку действия устройства предварительного контроля изоляции;
- отображение на жидкокристаллическом индикаторе (ЖКИ) параметров сети, состояние контакторов и блоков пускателя;
- проверку действия токовой защиты от перегрузки;
- электрическая схема пускателей по реверсивной схеме управления обеспечивает электрическое блокирование, препятствующее одновременному включению обоих контакторов.
