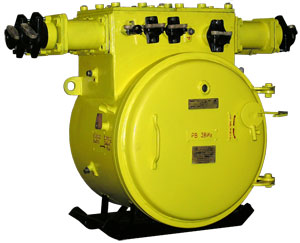

ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ АВ‑400ДО4
Пускатель предназначен для дистанционного управления включением и отключением трехфазных асинхронных электродвигателей с короткозамкнутым ротором, эксплуатируемых в трехфазных сетях переменного тока частотой 50 Гц с изолированной нейтралью трансформатора в угольных шахтах, а также для защиты от токов короткого замыкания и перегрузки в отходящих силовых цепях.
Пускатель имеет искробезопасные цепи дистанционного управления.
Условия эксплуатации
- температура окружающего воздуха от -10±2 до +35±2 °С;
- относительная влажность окружающего воздуха до 100 % (с конденсацией влаги) при температуре 35 °С;
- окружающая среда взрывоопасная по газу (метану) и угольной пыли, запыленность до 1200 мг/м3;
- отсутствие резких толчков (ударов и сильной тряски);
- рабочее положение в пространстве – горизонтальное, допускается отклонение от рабочего положения не более чем на 15° в любую сторону;
- пускатель нормально работает при напряжении сети от 85 до 110 % номинального значения.
Электрическая схема пускателя обеспечивает
- защиту от токов короткого замыкания отходящих от выключателя силовых цепей и световую сигнализацию при ее срабатывании;
- электрическое блокирование, препятствующее включению выключателя при сопротивлении изоляции относительно земли в отходящей силовой цепи ниже 30 кОм при напряжении сети до 660 В и ниже 100 кОм при напряжении сети 1000 и 1140 В, а также световую сигнализацию при срабатывании блокировки;
- блокирование включения выключателя после срабатывания защиты от токов коротких замыканий;
- защиту при обрыве или при увеличении сопротивления заземляющей цепи дистанционного отключения более 50 Ом;
- защиту при замыкании между собой проводов цепи дистанционного отключения;
- нулевую защиту;
- работоспособность выключателя после кратковременной (не более 1 с) подачи 150 % номинального напряжения питающей сети;
- проверку действия защиты от токов коротких замыканий;
- проверку действия устройства предварительного контроля изоляции;
- присоединение кабелем аппаратов защиты от токов утечек и автоматического контроля метана;
- сигнализацию о включенном состоянии выключателя, разъединителя, блока БДУ 4‑2;
- измерение напряжения сети.

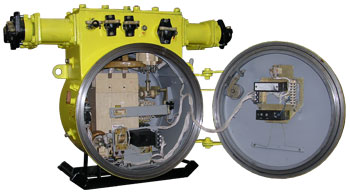

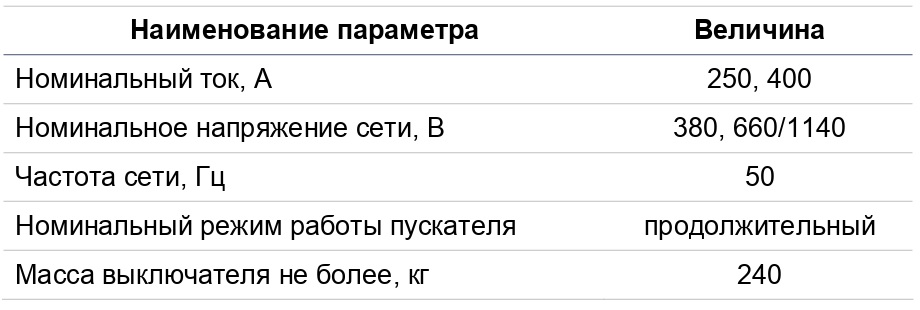

Технические характеристики
