Подстанция трансформаторная ПКТП‑250(400)/6‑0,4 предназначена для питания трехфазным переменным током токоприемников открытых горных работ.
Исполнение подстанции – рудничное нормальное РН2. Степень защиты – IP54.
Трансформатор защищен от перегрева датчиками температуры.
РУВН подстанции укомплектовано разъединителем с заземляющими ножами, вентильными разрядниками для защиты от грозовых перенапряжений и высоковольтными предохранителями.
Подсоединение подстанции к высоковольтной сети при помощи кабеля.
РУНН обеспечивает защиту отходящих присоединений низшего напряжения от токов короткого замыкания и токов утечки.
РУНН имеет электронагреватели для поддержания температуры внутри кожуха в холодное время года. Имеются также: аппарат защиты от утечек тока, блок управления с функцией контроля целостности заземляющих жил отходящих присоединений, аппаратура сигнализации и управления.
На кожухах РУВН и РУНН имеются кабельные вводы для подключения к сети и нагрузке.
Блокировки подстанции не допускают:
- отключение высоковольтного разъединителя при включенном главном автоматическом выключателе;
- выключение заземляющих ножей при включенном разъединителе;
- открывание дверей отсека высоковольтных предохранителей при включенном разъединителе.

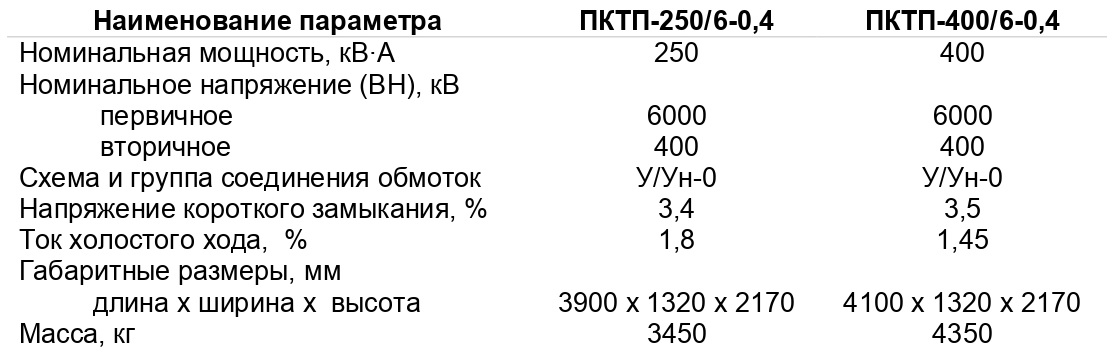

Технические характеристики
